居配電站作為電網末端的關鍵節點，是智能電網建設的重要組成部分。近年來，隨著水澇、盜竊等情況的不斷出現，嚴重影響了電網運行安全，降低了供電可靠性。因此，加強居配電站監控、管理，確保其正常運行，有著重要意義。
CGS-6000居配電站物聯網監控系統，就是針對上述監管要求，融入智能電網智能化監測需要，促進居配電站標準化建設。
CGS-6000居配電站物聯網監控系統主要對如下11種對象進行監測
1.電柜溫濕度（排水法除濕）
2.智能門禁
3.視頻監測
4.防盜
5.消防
6.SF6泄漏
7.環境溫濕度
8.變壓器超溫
9. 溢水報警
10.開關柜觸頭測溫
11.開關柜局部放電
CGS-6000為居配電站提供了通信平臺，可以實現信息的遙測、遙信、遙控。運行人員也可以用手機等移動終端、計算機連接到互聯網，查看信息，也可以直接通過手機、計算機，遠程開門、控制風機。
2、工作原理
CGS-6000居配電站物聯網監控系統是利用LORA 或 NB-IOT等物聯網技術，把安卓手機、平板電腦或者臺式電腦在任何地點以WEB方式，可實時查看需要監測設備的數據、狀態及故障情況，如變電站內被監控的空調或柜體出現溫度過高、濕度過高、損壞、溫濕度傳感器損壞等，主控室的監控系統會用短信提示的方式通知運行人員。如開關室內或箱體內環境溫度較低或濕度較高時，通過主控室的監控系統可實現遙控啟動變電站內所有被監控的空調和除濕器，或斷開變電站內所有被監控的空調和除濕器。因此該系統從根本上解決局配電很難做到集中監測所需要監測設備，以及控制起停的難題。

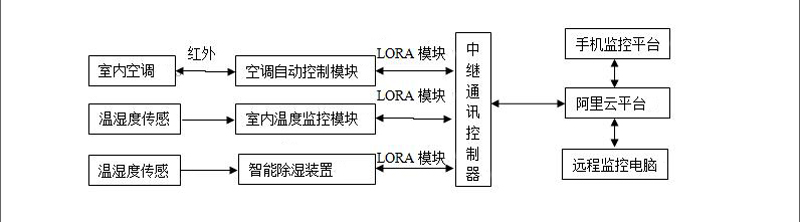

剛才舉例其工作原理如下圖所示：
該系統其主要技術特色如下：
?采用LORA 或 NB-IOT，無線擴頻技術，抗干擾能力更強。智能無線組網技術徹底消除同頻干擾問題，通訊誤碼率大大降低。
?測量點和接收點無直接聯系，無絕緣問題，不受外部環境影響，尤其適合于高壓系統，不再擔心測量的安全問題。
?無線模塊無線組網靈活，可擴展性強，可適用不同電壓等級、不同環境帶電設備的實時監測，安裝施工簡便宜行。
?系統采用分布式分層結構設計，拓?fù)浣Y(jié)構靈活，既可融入自動化系統運行，亦可獨立成系統運行。
3、系統組成

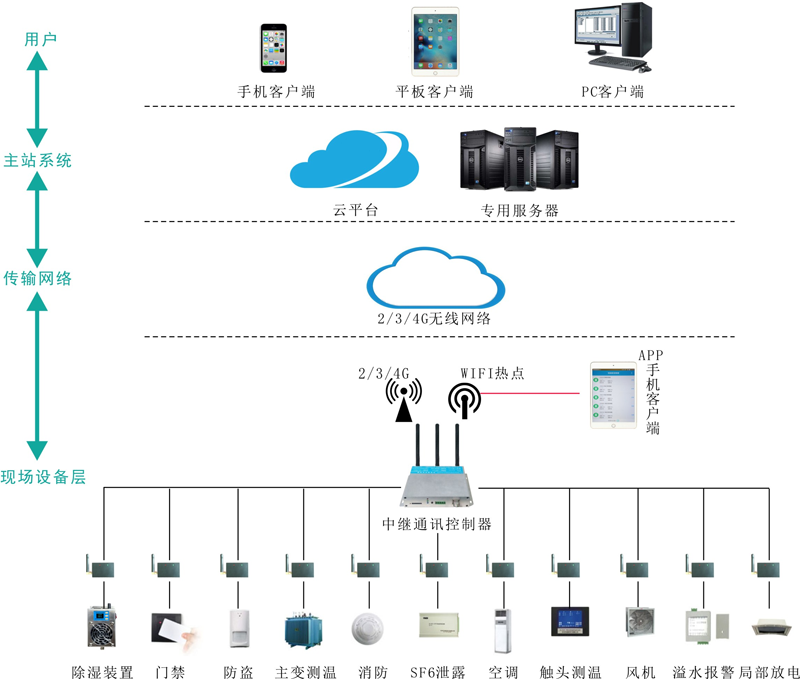

系統實現網絡圖如下：
3.1、除濕裝置

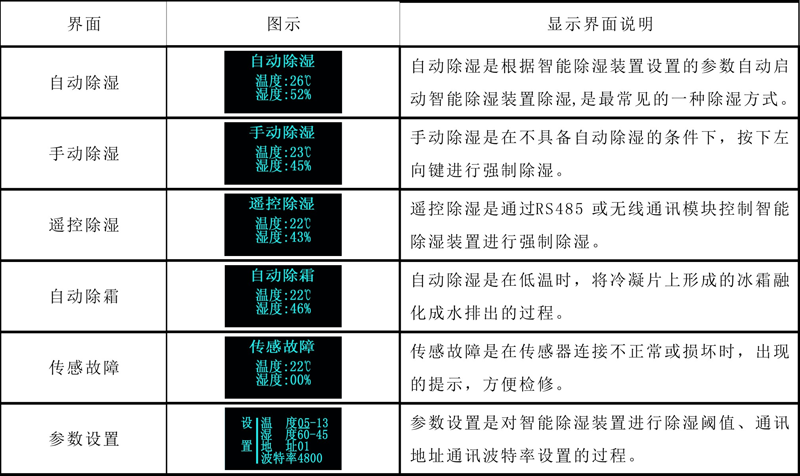

智能除濕裝置采用半導體電子元件制冷原理，利用珀?duì)柼?yīng)和微電子技術，將空氣中水氣分子凝結成水，通過導水管排出，達到設備內部防潮除濕目的，徹底解決各類電氣設備內部潮濕難題
智能除濕裝置針對各種高低壓開關柜、環網柜、DTU柜、機構箱、機構操作箱，電動刀閘機構箱、匯控單元柜等電氣設備，根據其內部結構不同，運行環境不同等特點，推出多種結構設計、靈活配套的產品。本裝置具有人機界面友好、體積小、組合靈活、安裝方便、除濕效果好等特點。
3.2、智能門禁
系統包括：門禁讀卡器、門禁控制器、電控鎖、遠程授權數據下載、遙控開門 配備備用電源，停電仍可繼續保證開門
支持卡片類型：IC卡
通信方式：RS485

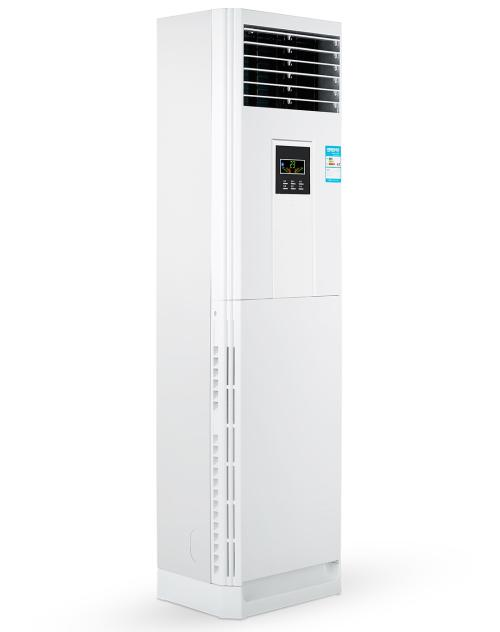

3.3、空調
空調主要安裝在監控室、通訊室、電容器室、高壓室、絕緣工具室和GIS室中，本方案的空調要求具備紅外通訊功能。
空調自動控制模塊可以控制空調的啟停、溫度、模式、風速、風向、擺風和定時。具備RS485接口，可連接無線模塊。
3.4、紅外微波雙鑒防盜變送器
刷卡進入時自動解警，無授權進入視為非法入侵，并報警
紅外、微波組合監測，防止誤報
探測距離：5m
通信方式：RS485
3.5、數字煙霧變送器
監測煙霧后自動報警
通信方式：RS485（1對，上傳）
3.6、SF6和O2氣體監測變送器
SF6氣體和O2氣體綜合監測
SF6測量報警值：1000X10-6（v/v）
O2測量報警值：18%
SF6測量準確度：10%（全量程）
O2測量準確度：0.5%
通信方式：RS485
3.7、溫濕度監測變送器
溫度和濕度綜合監測
溫度測量準確度：1℃
濕度測量準確度：5%RH
通信方式：RS485
3.8、無源無線高壓設備溫度監測裝置
無需電池即可工作，直接通過電壓感應取電不受電流影響，不會因過流損壞等電位設計，不受電壓影響 出乎想像的超低功耗設計先進的聲表面通信技術。
測量準確度：1℃
通信方式：RS485：1對，上傳
無源接點：1對，報警
3.9、不銹鋼低噪音風機
一體化設計，外形美觀
不銹鋼殼體，鋁合金電機葉片，防止銹蝕
大風量、低噪音，*低40dB，專為居配電站
設計，防止擾民
外置自動百頁，內置防蟲網
可伸縮支架，在一定范圍內可適合不同墻厚
3.10、溢水報警傳感器
監測電纜溝內水位：發現溢水，即可自動報警，溢水時可自動啟動排水泵排水，水位監測準確度：1mm
通信方式：RS485（1對，上傳）
無源接點（2對，報警、排水）
傳感器類型：UHF傳感器
信號頻帶：500MHz-1500MHz
匹配阻抗：50Ω
靈敏度：＜2pC
動態范圍：65dB
環境溫度：-25℃-+65℃
環境濕度：0-100%RH
供電電源：AC220V±10%
系統功耗：50W
防護等級：IP55
通訊接口：同軸電纜
連接方式：N 型（母接頭）

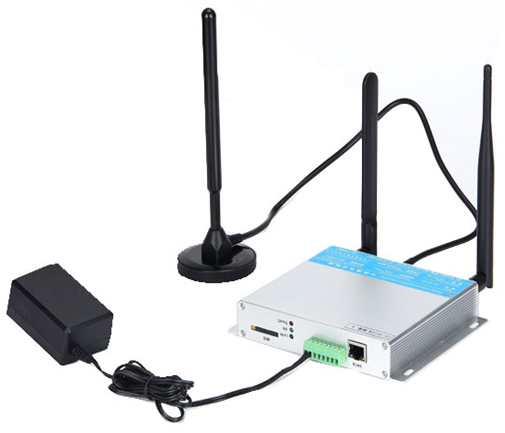

3.12、中繼通訊控制器
中繼通訊控制器主要作用是把數據通過4G網絡傳至云平臺服務器。中繼通訊控制器采用高性能32位ARM內核CPU硬件平臺，嵌入式操作系統，主要有三個功能模塊：LORA無線模塊部分完成溫度數據的收發；4G模塊負責數據的遠傳值云平臺和故障短信的發送；WIFI模塊建立本地?zé)狳c(diǎn)。

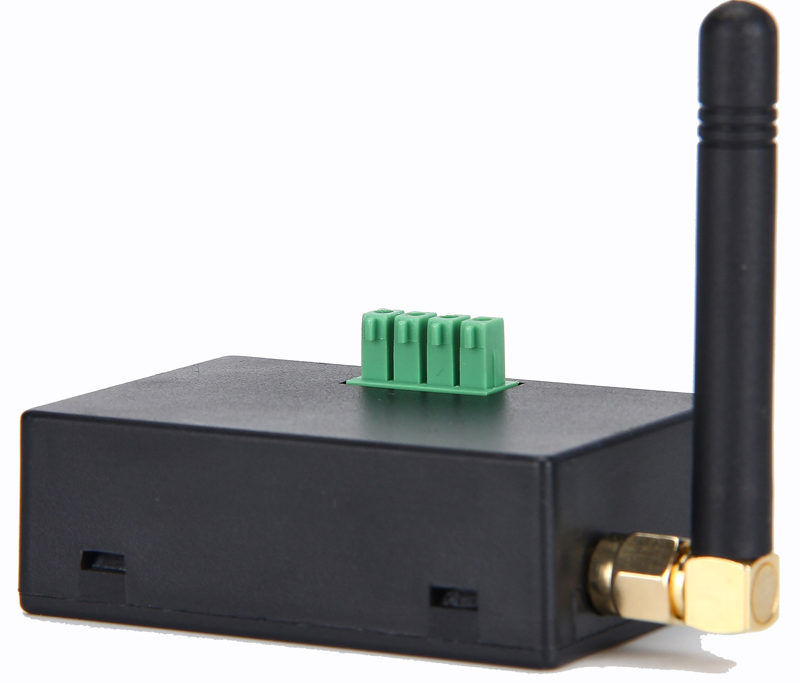

3.13、LORA無線模塊
LORA是semtech公司創建的低功耗局域網無線標準，*大特點就是在同樣的功耗條件下比其他無線方式傳播的距離更遠，實現了低功耗和遠距離的統一，它在同樣的功耗下比傳統的無線射頻通信距離擴大3-5倍。
LORA無線模塊主要作用是把數據傳至中繼通訊控制器。LORA無線模塊是一種采用遠距離無線數據傳輸產品，體積小、功耗低、可靠性高?？商峁╇p向的數字信號傳輸，直接代替RS232/RS485的有線連接應用，節省線材成本。
3.14、云平臺
云平臺數據服務器用于存儲通過4G通訊傳送過來的數據，手機終端和遠程監控電腦均可訪問該數據。
阿里云是中國*大的云計算平臺，服務范圍覆蓋全球200多個國家和地區。阿里云致力于為企業、政府等組織機構，提供*安全、可靠的計算和數據處理能力，曾幫助用戶抵御全球互聯網史上*大的DDoS攻擊，峰值流量達到每秒453.8Gb。在Sort Benchmark 2015世界排序競賽中，阿里云利用自研的分布式計算平臺ODPS，377秒完成100TB數據排序，刷新了Apache Spark 1406秒的世界紀錄。在天貓雙11全球狂歡節、12306春運購票等極富挑戰的應用場景中 ，阿里云保持著良好的運行紀錄。此外，阿里云廣泛在金融、交通、基因、醫療、氣象等領域輸出一站式的大數據解決方案。

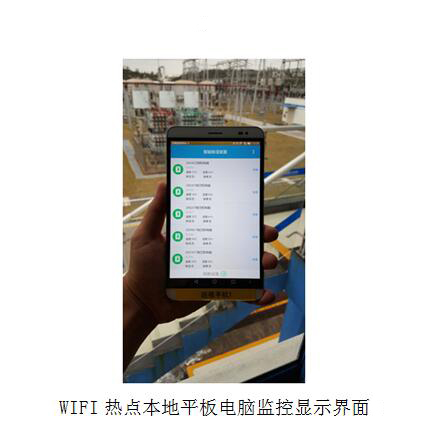

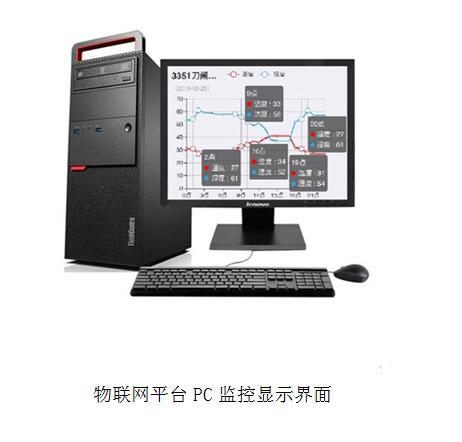

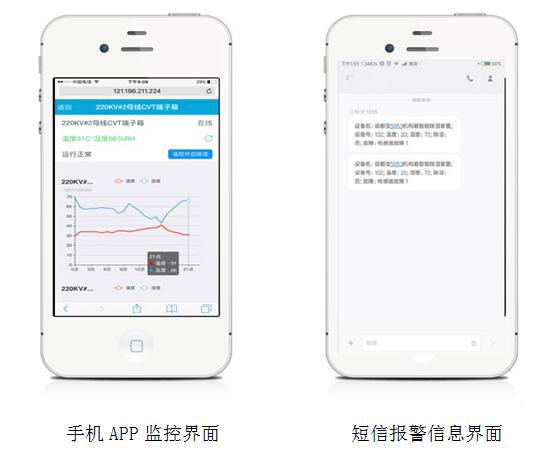

3.15、安卓手機/平板電腦/臺式電腦
安卓手機/平板電腦/臺式電腦通過WEB方式訪問云平臺服務器，可以在APP軟件里查詢每臺電動機的溫度曲線、歷史數據和故障狀態。
4、系統功能
1.溢水報警
溢水時報警，支持排水接點輸出功能。
2.智能門禁
停電時也可開門，遠程計算機、移動終端可遙控開門。
3.集成4種環境監測
同時支持防盜、消防、SF6泄漏、環境溫濕度五種環境參數監測，并可根據環境溫濕度或遠程開啟風機。
4.變壓器超溫監測
直接采集變壓器溫度，超限即報警。
5.開關柜溫濕度監測
對開關柜內溫濕度進行監測，同時通過排水法直接將柜內濕氣冷凝成水排出柜外，確保柜內干燥。
6.開關柜觸頭測溫
無源無線觸頭溫度監測技術，無需電池，也可實現高達20年的連續監測。
5、產品優勢
5.1.*全面的監測，覆蓋居配電站全部監測要素
滿足居配電站數量多、無人值守情況下全面監測要求
集成高達11種對象的監測，并按需擴展
發現異常及時將數據告知運行人員，消除安全隱患
5.2.先進的傳感和控制技術
4G通訊，支持路徑傳輸，在辦公室也能看到現場情況
電柜濕度自動監測和排水法除濕，直接將濕氣冷凝成水
先進的無源觸頭測溫技術，無需電池，還可實現高達20年的連續監測
5.3.智能化的網絡平臺
多種網絡接入方式：以太網，高速移動網絡
計算機、移動終端自適應，B/S架構，無須安裝即可使用
遠程查看數據，并可操作相關設備，如風機等
6、安裝和調試
6.1.安裝：以就近和拉線距離短為原則
a. 居配電站智能監控主機壁掛式安裝在配電箱旁邊方便取電。
b. 溢水報警傳感器安裝在水泵墻上離地1.2米左右，2路溢水報警傳感器走線從電纜溝內走線至居配電站智能監控主機處。
c. 智能門禁系統：電控鎖嵌入安裝在智能不銹鋼防盜防火大門上，門禁讀卡器安裝于門外，門禁控制器安裝室內墻上，電磁鎖以及讀卡器線通過過線器接在門禁控制器上，門禁控制器從電纜溝內走線至居配電站智能監控主機處。
d.紅外微波雙鑒防盜變送器安裝于離地面2.5米高處，方向正對走廊，實現全方位監控，其并行從電纜溝走線至居配電站智能監控主機處。
e.數字煙霧變送器分別安裝于主變的正上方的天花板上，并接走線至電纜溝，再至居配電站智能監控主機處。
f. SF6和O2氣體監測變送器、溫濕度監測變送器安裝在開關柜一側的電纜溝內，走線并接電纜溝內走線至居配電站智能監控主機處。
g. 變壓器超溫報警裝置安裝在主變網罩內，從電纜溝走線至居配電站智能監控主機處。
h. 排水型電柜除濕器安裝在開關柜內底部，排水管接至電纜溝，走線沿電纜溝至居配電站智能監控主機處。
i. 無源無線高壓設備溫度監測裝置安裝在開關柜柜門上，從電纜溝走線至居配電站智能監控主機處，傳感器安裝在銅排上。
j. 報警燈分別安裝在門的門框上，走線至門禁控制器。
k. 雙開門安裝雙開的智能不銹鋼防盜防火大門，單開門安裝單開的智能不銹鋼防盜防火大門。
l. 安全工器具柜放置在空余場地，盡量不影響過道。
m. 不銹鋼低噪音風機安裝在留洞的墻體上，從電纜溝走線至風機控制器再到居配電站智能監控主機處。
6.2.調試：所有設備安裝好后進行調試工作，設備上電，設置用戶手機。
a. 溢水報警傳感器：手動測試溢水報警，監控主機聲光報警，
b. 智能門禁：使用調試IC卡主機授權后，在讀卡器上刷開IC卡，能接收到短信開門信息。
c. 紅外微波雙鑒防盜變送器：未刷卡情況下進入防盜報警，且手機能接收到報警信息。
d. 數字煙霧變送器：手動測試，主機監測到煙霧報警信號，語音報警，且手機能接收到報警信息。
e.SF6和O2氣體監測變送器：使用SF6氣體釋放至變送器上，主機檢測報警且手機能接收到報警信息。
f. 溫濕度變送器：主機監測到當前溫濕度值。
g. 變壓器超溫報警裝置：手動模擬變壓器超溫報警節點信號，主機檢測到信號報警，且手機能接收到報警信息。
h. 排水型電柜除濕器：按除濕強制，除濕器能運作，水管且能排出水。
i. 無源無線高壓設備溫度監測裝置：監測主機及監測裝置能接收到各傳感器值，設置報警閥值低于監測溫度值，主機報警，且手機能接收到報警信息。
